補償器系列

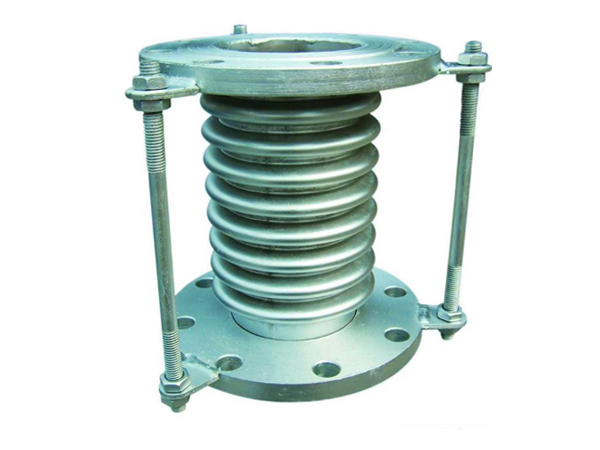

法蘭波紋補償器

發布時間：2020-06-01 瀏覽次

波紋補償器，習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。主要用在各種管道中，它能夠補償管道的熱位移，機械變形和吸收各種機械振動，起到降低管道變形應力和提高管道使用壽命的作用。波紋補償器連接方式分為法蘭連接和焊接兩種。直埋管道補償器一般采用焊接方式（地溝安裝除外）

工作原理

波紋補償器是用以利用波紋補償器的彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，屬于一種補償元件。可對軸向，橫向，和角向位移的的吸收。

檢測

由于不同類型的波紋補償器補償形式不同，主要有軸向、橫向、角向以及組合補償方式。對同時存在多種位移的波紋補償器，要對其各種位移進行合成，求出總等效軸向位移，檢測是對總等效軸向位移而言。也就是說，波紋補償器公稱位移的檢測是對總等效軸向位移檢測。

通用類波紋管的公稱位移，實際上就是波紋管給定的名義位移變形的能力。對于用波紋管制成的膨脹節(補償器）、補償器而言，通常稱為補償量，反映了波紋管吸收系統位移的能力，表示在一定條件下，產品所具有的最大的補償能力。波紋管在正常工作時，要吸收系統位移而產生位移變形，同時還要保證一定次數的正常安全工作位移循環次數。因此波紋管在設計時，根據每一個波可以承受的位移大小，設計有一定的波紋數，當每個波都在均勻地承受位移載荷，沒有局部超負荷時，波紋管可以正常的工作。設計合理時，可以保證一定的設計工作位移循環壽命次數。在JB/T 6169-92“金屬波紋管”標準中，對此項性能的檢測做出了規定。

公稱通徑 DN mm	計算疲勞破壞次數下軸向補償量 Xomm			補償量		剛度			有效面積 A cm2	徑向最大外形尺寸 Hmm	接管端口尺寸 doxS(mm)	總長L (mm)		總重W (kg)
公稱通徑 DN mm	1500	3000	15000	橫向 Yomm	角向 Yθ度	軸向 Kx N/mm	橫向 KyN/mm	角向 KθN x m/度	有效面積 A cm2	徑向最大外形尺寸 Hmm	法蘭連接	法蘭	接管	法蘭	接管
80	30	25	18	6.4	±6.4	358	418	8.4	81	284	φ89x4	244	344	10	3
80	37	32	22	10	±8	286	214	6.7	81	284	φ89x4	274	374	10	3
100	33	28	20	3.6	±3.6	417	1471	14	121	304	φ108x4	223	323	11	3
100	56	47	33	10	±8	250	318	8.5	121	304	φ108x4	287	387	13	5
125	36	32	21	2.5	±4.4	408	2885	21	180	334	φ133x4	216	318	13	4
125	65	58	38	8	±8	227	495	12	180	334	φ133x4	288	388	14	5
150	48	41	27	2.5	±5	300	2889	20	257	364	φ159x4.5	238	338	17	7
150	77	65	43	6.4	±8	188	705	23	257	364	φ159x4.5	298	398	18	8
200	56	47	31	3.2	±5.3	288	3164	39	479	442	φ219x6	244	344	25	17
200	84	70	46	7.2	±8	192	9938	26	479	442	φ219x6	298	340	27	20
250	63	53	36	4.8	±5.3	588	4371	128	769	497	φ273x8	309	409	38	22
250	95	80	53	10.8	±8	392	1295	85	769	497	φ273x8	387	487	43	27
300	65	54	37	6.4	±5.8	830	4444	249	1105	547	φ325x8	358	458	49	32
300	97	82	55	14	±5.8	553	1317	166	1105	547	φ325x8	456	556	56	39
350	72	60	40	6	±8	840	4829	309	1307	607	φ377x10	387	487	73	46
350	107	90	61	14	±8	560	1431	206	1307	607	φ377x10	499	599	82	55
400	74	62	42	6	±5.2	918	6199	420	1611	685	φ426x10	400	500	91	54
400	112	93	63	14	±7.8	612	1837	280	1611	685	φ426x10	510	610	107	65
450	82	69	46	4.8	±5.2	690	8210	379	1972	735	φ478x10	389	489	111	68
450	124	103	68	10.8	±7.8	450	2433	253	1972	735	φ478x10	459	589	121	78
500	84	70	47	4.8	±4.6	728	9861	515	2445	790	φ529x10	415	517	126	82
500	126	105	70	10.8	±6.9	485	2922	343	2445	790	φ529x10	515	615	138	93
600	86	72	48	4.8	±4	1468	20516	1477	3534	920	φ630x10	458	558	167	127
600	129	108	72	10.8	±6	978	6078	985	3534	920	φ630x10	658	758	181	141
700	43	36	24	1.2	±1.7	3250	209896	4445	4717	1050	φ720x10	346	446	267	160
	85	72	48	4.8	±3.4	1625	26237	2222				466	566	285	178
	128	107	72	10.8	±5.1	1083	5831	1482				666	766	313	206
800	42	35	24	0.8	±1.5	3555	382607	6122	5822	1165	φ820x10	354	454	385	180
	84	70	48	3.2	±3	1778	47826	3061				474	576	403	234
	168	141	96	12.8	±6	889	5678	1530				594	694	456	286
900	58	49	33	1.6	±1.5	2657	182480	5921	7620	1186	φ920x10		550		238
	117	97	65	6.4	±3	1329	22810	2960					698		287
	234	194	130	25.6	±6	664	2851	1480					1036		385
1000	58	46	28	1.2	±1.4	5540	495368	14861	9043	1286	φ1020x10		552		278
	115	92	56	4.6	±2.8	2770	61921	7431					692		348
	230	184	112	19.2	±5.6	1385	7740	3715					1018		468
1100	62	50	30	0.8	±1.4	5140	806108	16122	11029	1386	φ1120x10		550		301
	124	99	60	3.2	±2.8	2570	100764	8061					690		364
	248	198	120	12.8	±5.6	1285	12585	4031					1046		487
1200	62	50	30	0.8	±1.3	5435	925123	19927	12688	1486	φ1220x14		550		378
	124	99	60	3.2	±2.6	2718	115645	9963					692		464
	248	198	120	12.8	±5.2	1359	14546	4982					1046		628
1300	47	37	22	0.4	±0.9	5385	1450200	22559	15066	1600	φ1320x14		550		406
	94	75	44	1.6	±1.8	2693	181275	11279					690		495
	187	150	88	6.4	±3.6	1364	22659	5640					1046		678
1400	46	37	22	0.4	±0.8	5790	1688923	29556	17326	1700	φ1420x14		550		433
	92	74	44	1.6	±1.6	2895	211115	14778					690		530
	184	147	88	6.4	±3.2	1448	26389	7389					1046		742
1500	46	36	22	0.4	±0.8	6090	1879309	32888	19384	1786	φ1520x14		550		462
	92	73	44	1.6	±1.6	3045	234914	16444					690		567
	183	146	88	6.4	±3.2	1523	29364	822					1046		761
1600	45	36	22	0.4	±0.7	6490	2148074	42961	22300	1900	φ1620x14		552		492
	91	72	44	1.6	±1.7	3245	2688509	21481					690		601
	182	144	88	6.4	±2.8	1623	33564	10740					1046		829
1700	45	36	22	0.4	±0.7	6783	2363811	47276	25024	2000	φ1720x14		550		517
	90	72	44	1.6	±1.4	3398	295476	23638					692		637
	180	143	88	6.4	±2.8	1699	36935	11819					1046		872
1800	45	35	22	0.4	±0.6	7140	262408	61228	27494	2066	φ1820x14		550		547
	89	71	44	1.6	±1.2	3570	328010	30614					690		665
	178	142	88	6.4	±2.4	1785	41001	15307					1046		883
2000	53	42	25	0.4	±0.6	8785	3871980	91666	34636	2340	φ2020x14		683		819
	107	85	50	1.6	±1.2	4390	483998	45833					83, 3		927
	214	170	101	6.4	±2.4	2195	60499	21917					1206		1164
